產品簡介

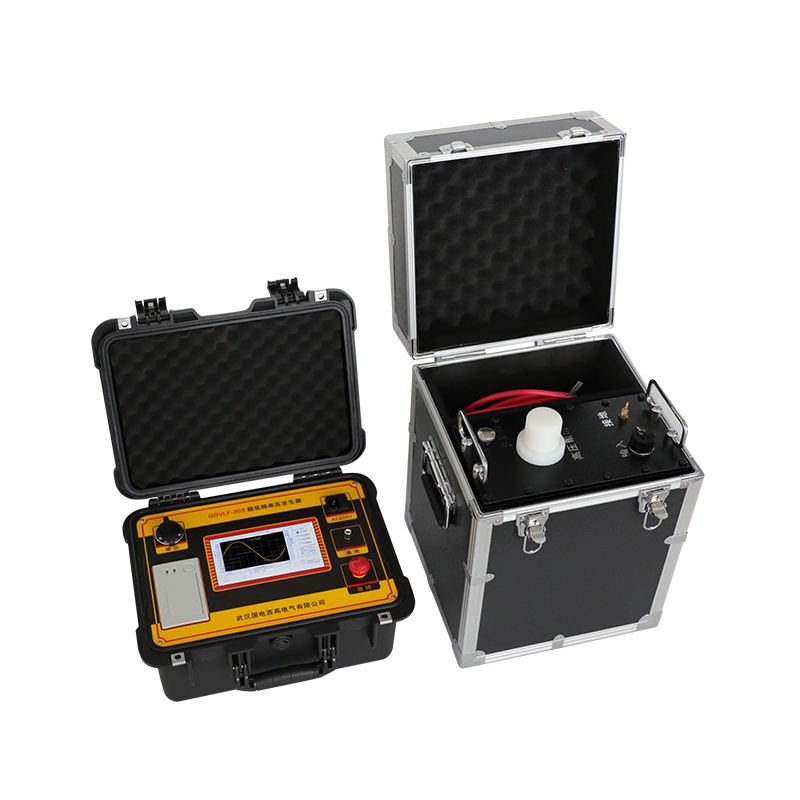

HMCOP超低頻高壓發生器（帶介損）主要爭對電纜，電機等大容性試品的交流耐壓試驗而設計的,采用了數字變頻技術，單片機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕，采用大屏幕彩色觸摸顯示屏，清晰直觀、操作簡單、顯示輸出波形。設計指標符合《超低頻高壓發生器通用技術條件》國家標準。

功能特點

1. 額定電壓小于或等于60kV的超低頻采用單聯結構（一臺升壓器）；大于60kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器都可單獨使用，達到一機多用。
2. 電流、電壓數據均直接從高壓側采樣獲得，所以數據準確。
3. 智能綜合保護功能：不需設置電流電壓保護值，儀器能根據試品電容量的大小和試驗電壓值，計算過壓過流保護值，還能對電壓電流突變產生保護，所以能捕捉到放電情況。保護動作時間都小于20ms。
4. 采用150kv高壓線輸出，安全、可靠。
5. 由于采用了閉環負反饋控制電路，所以輸出無容升效應。
6. 新產品增加了直流、介損、局放測試功能，在耐壓試驗過程中可同步測量試品的介損、電容量、絕緣電阻和局放量。

技術參數

1. 輸出額定電壓：30kV-80kV。不同規格見表1
2. 輸出頻率：自動變頻范圍：0.1Hz-0.01Hz
3. 交流電壓分辨率：0.1kV
4. 電壓精度：3%
5. 交流電流分辨率:0.1mA
6. 交流電流精度：3%
7. 電壓正，負峰值誤差：≤3％
8. 電壓波形失真度：≤3％
9. 使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
10. 輸入電源：頻率50Hz，電壓220V±5%(或頻率60Hz，電壓110V±5%)。若是用微型發電機供電，應使用變頻發電機，不能用普通發電機，因為普通發電機轉速不穩定，會使升壓不正常，損壞儀器。

參考標準

DL/T849.4-2004
