一、概述

為保障氧化鋅避雷器的安全運行，必須對其進行定期的檢測。目前，國內外廠家研制的各種型號的氧化鋅避雷器測試儀已經在電力系統大量使用，為保證其可靠性，這些儀器必須定期進行校準。迄今為止，國家還未出臺對應于該儀器的校準規范，基于阻容網絡的校準方法具有簡單直觀的優點。

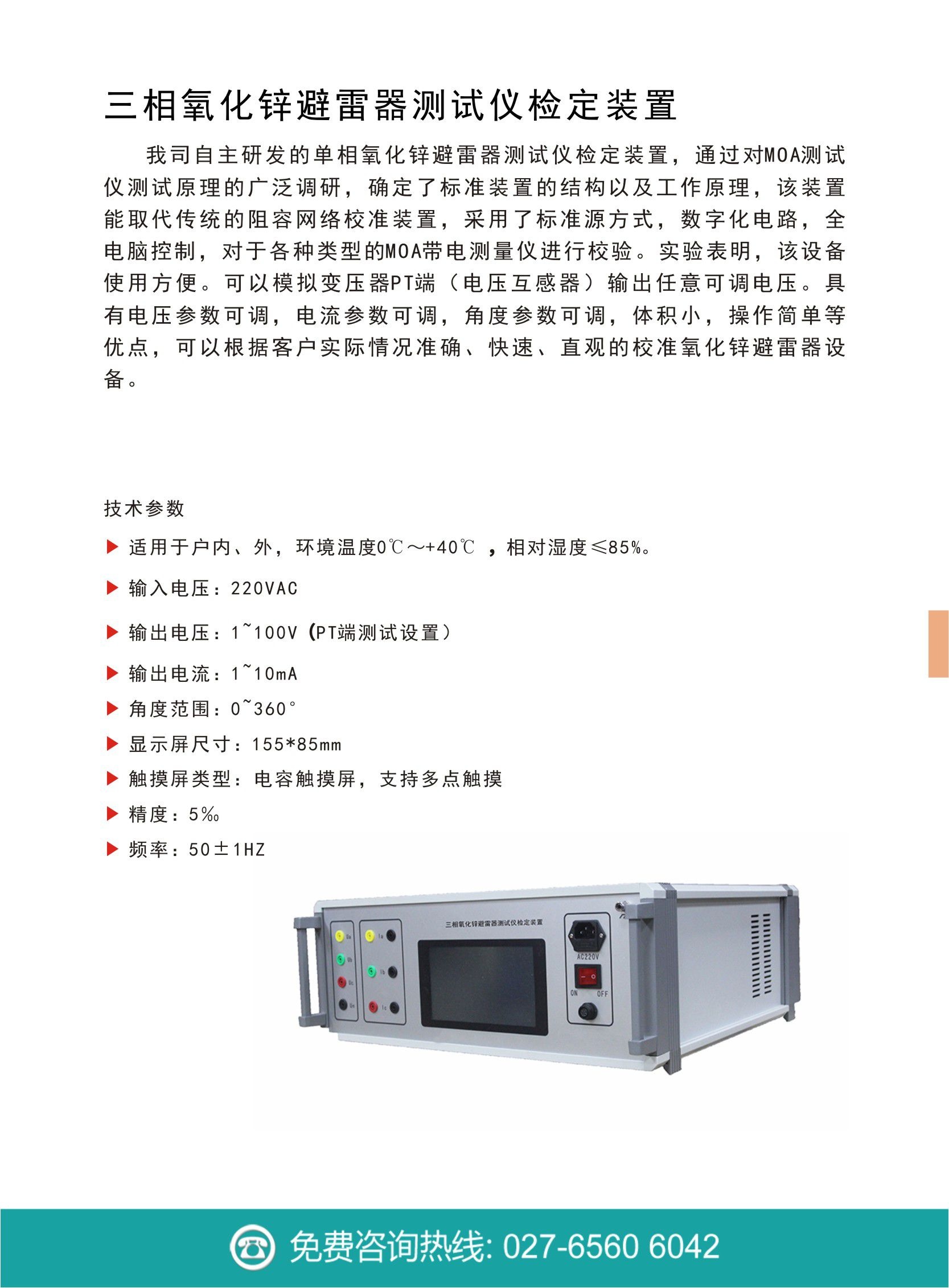

我司自主研發出的CY-303三相氧化鋅避雷器測試儀檢定裝置，通過對MOA測試儀測試原理的廣泛調研，確定了標準裝置的結構以及工作原理，該裝置能取代傳統的阻容網絡校準裝置，采用了標準源方式，數字化電路，全電腦控制，對于各種類型的MOA帶電測量儀進行校驗。實驗表明，該設備使用方便?？梢阅M變壓器PT端（電壓互感器）輸出任意可調電壓。具有電壓參數可調，電流參數可調，角度參數可調，體積小，操作簡單等優點，可以根據客戶實際情況準確、快速、直觀的校準氧化鋅避雷器設備。

本裝置可模擬輸出氧化鋅避雷器運行現場所需要的交流電壓和漏電流信號，主要用來檢定單相或三相（氧化鋅避雷器測試儀）在線測量時的準確性和穩定性，也可以在其他場合作為三相交流信號數控源使用。

二、技術參數

1. 適用于戶內、外，環境溫度0℃～+40℃ ，相對濕度≤85%。
2. 輸入電壓：220VAC
3. 輸出電壓：1~100V（PT端測試設置）
4. 輸出電流：0~10mA
5. 角度范圍：0~360°
6. 顯示屏尺寸：155*85mm
7. 觸摸屏類型：電容觸摸屏，支持多點觸摸
8. 精度：5‰
9. 頻率：50±1Hz
