采用標準

• DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
• DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
• DL/T 596-2005《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96《外殼防護等級》
• GB2900《電工名詞術語》
• GB/T16927.1~2-1997《高電壓試驗技術》
• GB4793-1984《電子測量?jī)x器安全要求》
• GB191《包裝貯運標志》
• GB/T.311-1997《高壓輸變電設備的絕緣與配合》

產品概述

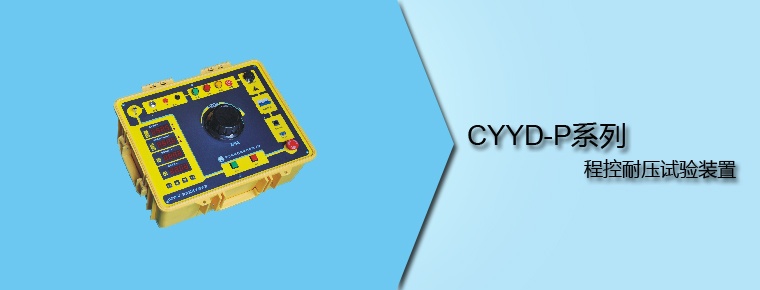

      CYYD-P系列程控耐壓試驗裝置是根據國家最新電力行業標準以及國外的設計理念而設計的、性能先進的新型智能耐壓試驗設備，它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

產品特點

• 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
• 高分辨率LED數碼管顯示,讀數更直觀，準確。
• 高壓電壓、電流、低壓電流、時間4路測量方式，高精度傳感器和高性能采集芯片。
• 全鍵盤操作方式，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性。
• 實時顯示高壓電壓、高壓電流、低壓電流和時間，顯示直觀明了。
• 完善的過壓、過流保護，任意設定過壓保護、高壓電流上限、低壓電流上限和計時時間。
• 超過設定高壓電流或低壓電流時自動切斷電壓輸出，并發生聲光報警。
• 超過設定過壓保護值時控制箱自動發出聲光報警但不切斷高壓輸出，保護試品和設備。
• 具有零位保護功能，回零確定后才可進行試驗，安全可靠。
• 支持交直流兩用功能，AC/DC顯示一鍵切換。
• 高壓電流雙量程，mA和uA任意切換，在小電流時顯示更精確。(選配)
• 配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
• 配備上位機軟件可與PC機進行通信，方便數據處理和分析。（選配）
• 支持網絡功能，可遠程查閱數據（選配）
• 還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）

主要技術參數：

• 輸入電壓：AC 220(380)V 可選
• 低壓輸出：AC 0-250（430）V
• 低壓電流： 0-5/10/15/50A(可按客戶要求定制)
• 輸出容量： 0-3/5/10/15 kVA(可按客戶要求定制)
• 高壓電壓： 0-50/100/150/200 kV(可按客戶要求定制)
• 高壓電流： 0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
• 計時范圍：0-9999S
• 環境溫度：－20℃至50℃
• 電壓精度 ≤1.5% ±1個字(F.S)
• 電流精度 ≤1.5% ±1個字(F.S)
常規參數見下表：
控制箱（臺） 參數：

型號規格	容量	輸 入 電 源			輸  出 電 壓		重量（ kg ）
		相數	（ V ）	（ A ）	（ V ）	（ A ）
CYYD -P -2/220	2	LN	220	9.1	0-250	8	14
CYYD -P -3/220	3	LN	220	13.6	0-250	12	16
CYYD -P -5/220	5	LN	220	22.7	0-250	20	18
CYYD -P -10/220	10	LN	220	45.5	0-250	40	80
CYYD -P -15/400	15	AB	380	39.5	0-430	34.9	90
CYYD -P -20/400	20	ABN	380	50	0-430	46.5	100
CYYD -P -25/400	25	ABN	380	62.5	0-430	58.1	120
CYYD -P -30/400	30	ABN	380	75	0-430	69.7	140
CYYD -P -50/400	50	ABN	380	125	0-430	116.2	160
CYYD -P -100/400	100	ABN	380	250	0-430	232.5	250
說明： 1 、 如有特殊參數要求，可按用戶的技術參數進行設計制作。       2 、 輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。

可選配件（根據配置不同選配）

• 1.交直流分壓器:50、100、150、200kV
• 保護球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放電棒:70、140、210kV
• 保護水阻
• 高壓濾波電容:0.01μF~0.1μF，40~300kV
• 電力專用測試線包
• 折疊式小推車: 150、300型
• 絕緣支架: 50、100、200、300kV
• 標準試油杯: 400ml
• 高壓驗電器: 10、35kV
