產品特點

• 標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種 3U0或檢同期電壓，或任意某一電壓值的情況輸出。
• 單機操作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、 永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
• 雙操作方式，聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖， 繪制故障波形，聯機打印報表等。
• 軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存 儲測試數據，顯示矢量圖，聯機打印報告等。
• 開關量接點豐富 7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
• 大屏幕TFT顯示屏 本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
• 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
• 具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用可調直流電源輸出。

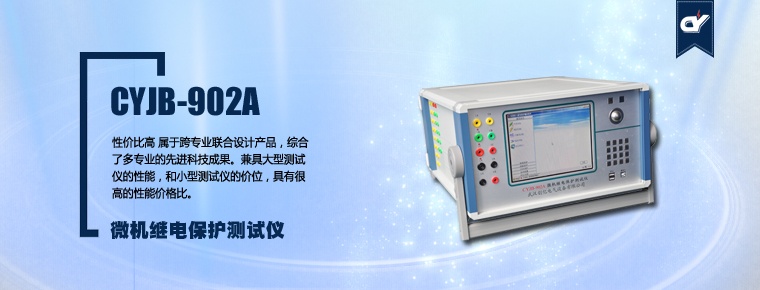

• 性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品參數

• 交流電流輸出
• 輸出精度 0.2級
• 相電流輸出（有效值） 0～40A
• 三并電流輸出（有效值） 0～120A
• 相電流長時間允許工作值（有效值） 10A
• 相電流最大輸出功率 420VA
• 三并電流最大輸出時最大輸出功率 900VA
• 三并電流最大輸出時允許工作時間 10s
• 頻率范圍（基波） 20～1000Hz
• 諧波次數 1～20 次
• 直流電流輸出
• 輸出精度 0.2級
• 電流輸出 0～±10A / 每相，0～±30A / 三并
• 最大輸出負載電壓 20V
• 交流電壓輸出
• 輸出精度 0.2級
• 相電壓輸出（有效值） 0～120V
• 線電壓輸出（有效值） 0～240V
• 相電壓/線電壓輸出功率 80VA / 100VA
• 頻率范圍（基波） 20～1000Hz
• 諧波次數 1～20次
• 直流電壓輸出
• 輸出精度 0.2級
• 相電壓輸出幅值 0～±160V
• 線電壓輸出幅值 0～±320V
• 相電壓/線電壓輸出功率 70VA / 140VA

• 開關量及時間測量

  	CYJB-902A	備注
  開關量輸入	10 路	空接點：    1 ～ 20mA ， 24V 電位接點接入：“ 0 ”： 0 ～  +6V ； “ 1 ”： +11 V ～  +250V
  開關量輸出	8 對	DC ： 220V ／ 0.2A ； AC ： 220V ／ 0.5A
  時間測量	測量范圍 0.1 m s  ～  9999s     測量 精度 0.1mS

• 體積重量 a

  	CYJB-902A
  外形尺寸	400 × 300 × 180mm 3
  單機重量	18kg
  供電電源	AC 220V ± 10% ， 50 ／ 60Hz
  環境溫度	-10 ℃   ～  +50 ℃
