產品概述

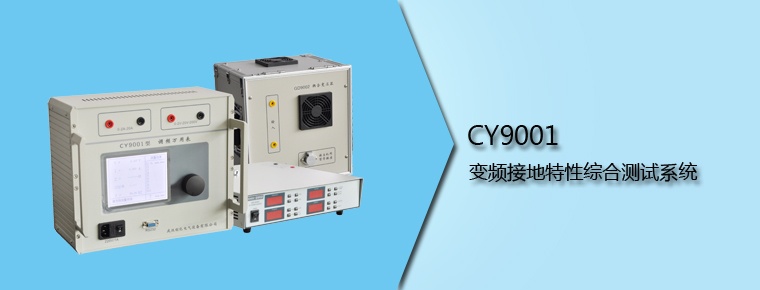

CY9001 變頻接地特性綜合測試系統，是我公司與南京航空航天大學、中國礦業大學聯合開發并擁有自主知識產權的新型高品質測試系統，該系統采用當前最先進的數字選頻測量（電子對抗）技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；采用純正弦波大功率信號源做為測試電源，多頻點采集數據，克服了雙點異頻插值法的局限性；特別適用于大型、超大型接地網接地阻抗及其它特性參數的測量。該系統功能強大、性能優越、使用方便，目前在國內處于領先水平,是替代進口產品的理想選擇。

主要功能

• 接地阻抗測量
• 測量地網電流分布情況
• 采用先進的外接Rogowski線圈技術，可精確測量電流流經各接地柱（樁）的比率和電流在接地系統中的分布情況
• 電勢分布曲線: 通過測量，可了解地網中的電勢分布情況，導通性能
• 直接測量回路阻抗值
• 跨步電壓、跨步電位差測量
• 接觸電壓、接觸電位差測量

產品特點

• 超強的抗干擾能力:采用當前最先進的數字選頻測量技術，選頻特性尖銳，通頻帶小于±0.5HZ，有效屏蔽工頻及諧波干擾信號，抗干擾能力和測試速度優于進口同類產品，測量工作不影響電網正常運行，使接地特性測試輕松、簡便。
• 多點異頻測試:吸取國際上先進的多點異頻測試方式，克服了雙點異頻插值法的局限性，能明確發現和剔除因同頻諧波干擾而產生的測量壞值，測量結果更加符合實際值，同時可得到接地系統的頻率特性。
• 輔助測量極敷設簡便:由于采用具有超強抗干擾能力的數字選頻測量技術，試驗回路無需大電流測試，電壓測量輸入阻抗高，輔助電流、電壓極敷設方便，明顯降低工作強度，提高工作效率。
• 高穩定大功率變頻信號源:采用基于SPWM原理的數字分頻、鎖相、波形反饋技術，純正弦波全隔離輸出，長壽命抗損傷設計，確保整個測試過程的準確性。
• 操作方便界面友好:使用“一鍵飛梭”（旋轉鼠標）技術和大屏幕圖形LCD，全中文提示信息，方便直觀。
• 自動計算測量平均值:每次測量結果可進行選擇性的保存，保存的數據顯示在屏幕的數據區，儀器自動將多次保存的測量數據計算出算術平均值并顯示出來，省去人工計算，方便實用。
• 自動量程轉換:電壓、電流的測量量程根據被測量的大小自動轉換，無需人工操作，使用方便。

產品參數
